Какую телевизионную розетку выбрать: одиночная, проходная или оконечная? Объясняем на пальцах

Специалисты интернет-магазина feron.by, представляющего продукцию  ООО «Санэнерджи», подготовили простое и наглядное руководство. Мы «разложим по полочкам» принципы работы каждого типа розеток и поможем подобрать правильное решение для вашей квартиры, дома или офиса.

Зачем вообще нужны телевизионные розетки?

Прежде чем перейти к типам, ответим на главный вопрос. Можно же просто кинуть кабель от антенны к телевизору и подключить его, без всяких розеток?
Можно, но это неудобно и неэстетично. Телевизионная розетка:

• Организует подключение: Позволяет аккуратно и стационарно подключить ТВ, скрыв кабели в стене.

• Обеспечивает качественный сигнал: Правильно подключённая розетка минимизирует потери сигнала и защищает его от помех.

• Создаёт точку доступа: Как электрическая розетка — это точка доступа к сети, так и ТВ-розетка — это точка доступа к антенной сети.

Теперь разберёмся, какие бывают точки доступа.

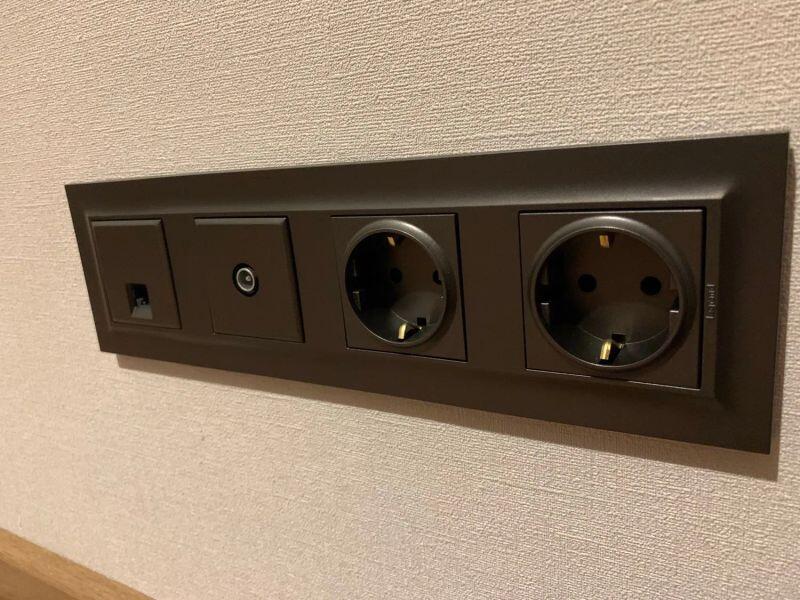

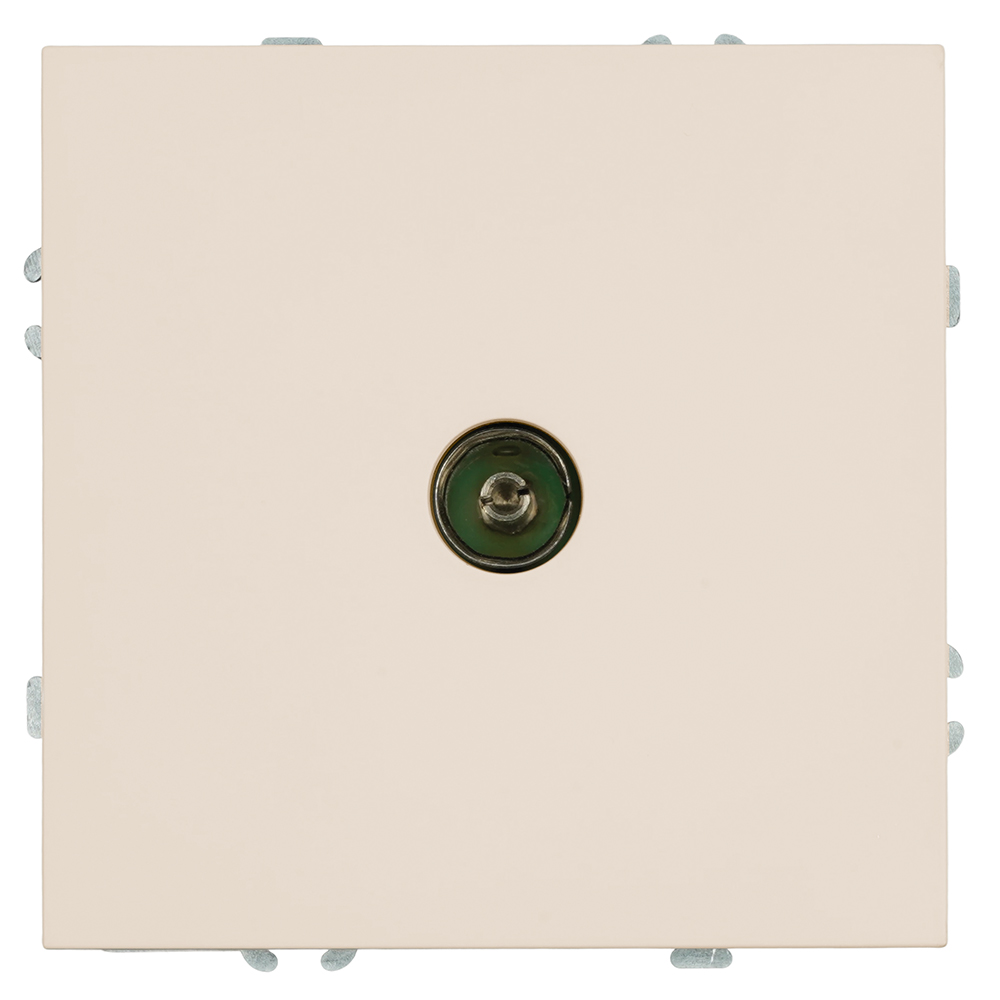

1. Одиночная (простая) ТВ-розетка: для независимого подключения

Представьте себе обычную электрическую розетку. К ней подходит один кабель от щитка, и она даёт вам питание. Одиночная ТВ-розетка работает по точно такому же принципу.

• Как устроена: К розетке подходит один входящий кабель от источника сигнала (антенный делитель/сплиттер, который стоит в слаботочном щите или монтажной коробке).

• Как подключается: Центральная жила и экран кабеля подключаются к соответствующим клеммам розетки.

• Схема подключения: «Звезда». От одного центрального делителя (сплиттера) к каждому телевизору в доме идёт отдельный, независимый кабель, который заканчивается одиночной розеткой.

• Когда выбирать?

  • Если у вас 1-2 телевизора в квартире.

  • Если вы хотите обеспечить наилучшее качество сигнала на каждом телевизоре (потери в такой схеме минимальны).

  • Если вы подключаете современные источники сигнала: цифровое эфирное (DVB-T2), кабельное или спутниковое ТВ.

Плюсы: Лучшее качество сигнала, простота схемы, каждое подключение независимо.
Минусы: Больший расход кабеля.

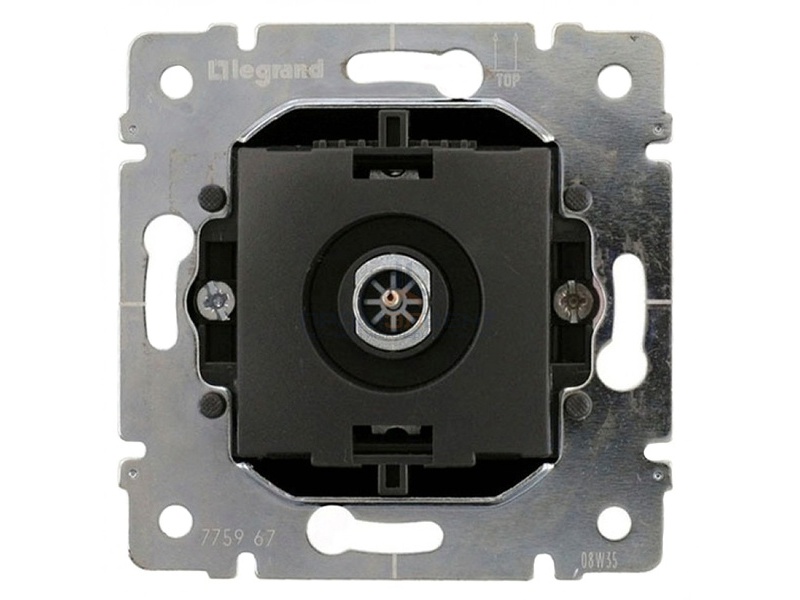

2. Проходная ТВ-розетка: для последовательного соединения «шлейфом»

Это самый «загадочный» для новичков тип. Её задача — не просто дать сигнал своему телевизору, но и продолжить линию к следующей розетке.

• Как устроена: У неё два набора клемм или три разъёма: вход (IN), выход (OUT) и, собственно, выход на телевизор (TV). Внутри находится специальный фильтр-ответвитель, который забирает небольшую часть сигнала для себя, а основную мощность передаёт дальше.

• Как подключается: От предыдущей точки (или от делителя) кабель приходит на вход (IN). Затем один кабель уходит на выход (OUT) — к следующей проходной розетке. А с клемм TV сигнал идёт на ваш телевизор.

• Схема подключения: «Шлейф». Кабели соединяются последовательно, как гирлянда: источник сигнала -> Розетка 1 (проходная) -> Розетка 2 (проходная) -> Розетка 3...

• Когда выбирать?

  • Когда нужно подключить несколько телевизоров (3 и более), а тянуть отдельный кабель от щитка к каждому — сложно или дорого.

  • Когда телевизоры находятся в смежных комнатах вдоль одной стены.

  • Часто используется в типовых домах при минимальной модернизации проводки.

Плюсы: Экономия кабеля, простота монтажа в длинных помещениях.
Минусы: Потери сигнала накапливаются от розетки к розетке. Если выйдет из строя одна проходная розетка, могут перестать работать все следующие за ней.

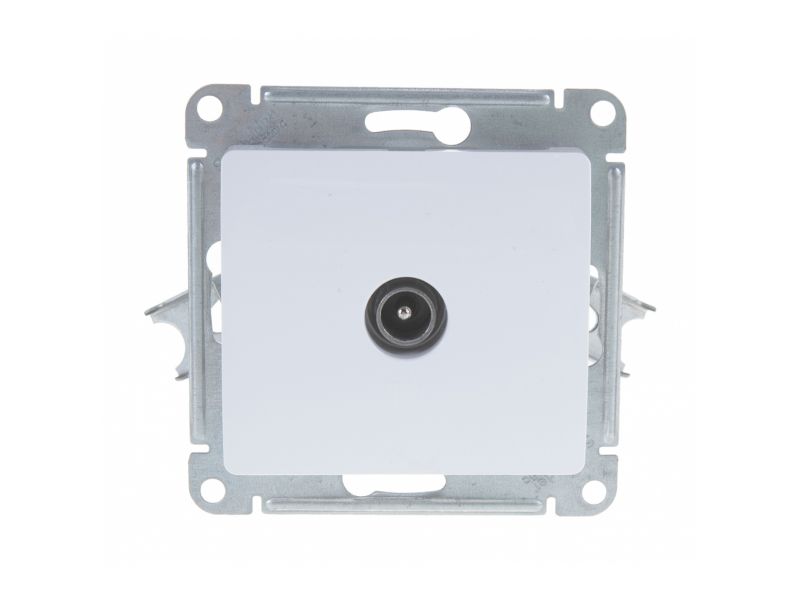

3. Оконечная ТВ-розетка: финишная точка «шлейфа»

Это специальная розетка, которая всегда работает в паре с проходными.

• Как устроена: Похожа на одиночную, но имеет другие параметры внутреннего согласования. Её задача — принять ослабленный после проходных розеток сигнал, правильно согласовать линию и не допустить отражения сигнала назад в кабель.

• Как подключается: Ставится только в конце шлейфа. К ней приходит кабель от последней проходной розетки, а дальше линия не продолжается.

• Схема подключения: Источник -> Проходная розетка 1 -> Проходная розетка 2 -> Оконечная розетка.

• Когда выбирать?

  • Всегда, когда вы используете схему «шлейф»! Она обязательна для установки в последнюю точку.

  • Без оконечной розетки в шлейфе возможны отражения сигнала, которые приведут к помехам и «двоению» на всех телевизорах в цепи.

Сводная таблица для быстрого выбора

Заключение и совет от Feron.by

Для большинства современных ремонтов мы рекомендуем схему «Звезда» с одиночными розетками. Она хоть и требует больше кабеля, но гарантирует стабильный сигнал на всех телевизорах, не создаёт проблем с подключением цифровых приставок и позволяет легко подключать или отключать устройства, не влияя на остальных.

Схему «Шлейф» с проходными и оконечной розеткой стоит выбирать для экономии в типовых проектах или при подключении аналоговых антенн, где требования к качеству сигнала ниже.

В ассортименте feron.by представлены все типы надёжных телевизионных розеток Feron, которые помогут вам реализовать любую схему. При планировании разводки лучше заранее нарисовать план помещений с расположением ТВ и источника сигнала — это поможет избежать ошибок и лишних затрат. Если сомневаетесь в выборе — консультируйтесь со специалистами или электромонтажником.
