Умное освещение: подробное руководство по подключению проходного выключателя

Что такое проходной выключатель (переключатель) и как он работает?

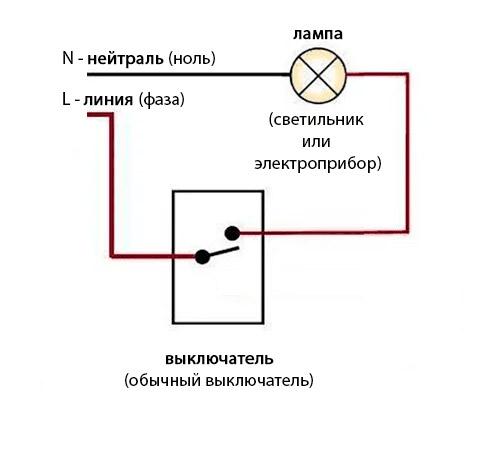

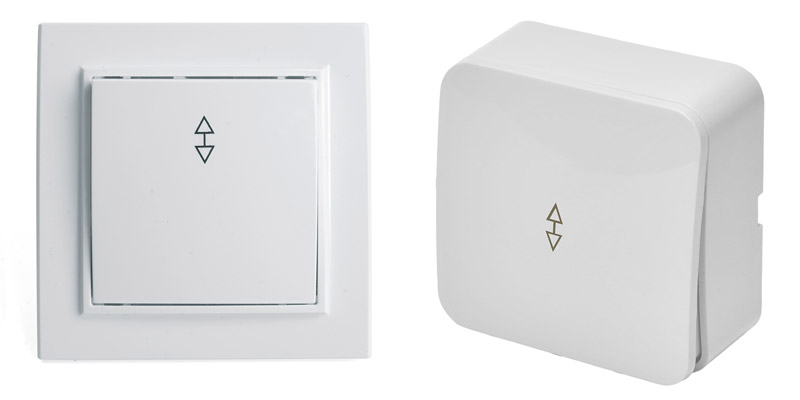

Внешне проходной выключатель почти не отличается от обычного одноклавишного. Главное различие — в его внутренней начинке и логике работы. Если классический выключатель просто размыкает или замыкает одну цепь, то проходной работает как переключатель. У него не два, а три контакта: один общий (вход) и два перекидных (выхода). Его задача — перебрасывать подключение с одного контакта на другой, переключая путь прохождения тока.

В схеме всегда участвуют как минимум два таких устройства, объединенные в общую систему. При изменении положения любой клавиши цепь либо замыкается, либо размыкается. Это и позволяет независимо управлять одним осветительным прибором из разных точек.

Преимущества использования проходных выключателей

• Комфорт и удобство: Вам больше не придется возвращаться в начало коридора или идти в темноте на другой конец комнаты, чтобы выключить свет.

• Энергоэффективность: Снижение расхода электроэнергии за счет быстрого и удобного управления светом.

• Повышенная безопасность: Освещение лестниц, подвалов и придомовой территории из нескольких точек минимизирует риск травм в темноте.

• Универсальность: Систему можно использовать в спальнях (включить свет у двери, выключить у кровати), больших залах, офисных помещениях.

Что понадобится для монтажа?

Перед тем как подключить проходной выключатель, подготовьте инструменты и материалы:

1. Проходные выключатели (2 штуки).

2. Монтажные коробки (подрозетники) для их установки.

3. Трехжильный кабель (например, ВВГнг-Ls 3х1.5 мм²) для соединения самих выключателей между собой.

4. Двухжильный кабель для подачи фазы от распределительной коробки и подключения светильника.

5. Распределительная (распаечная) коробка, где будут собраны все соединения.

6. Инструмент: отвертки (индикаторная, плоская, крестовая), нож для зачистки, пассатижи, индикатор напряжения.

Важно! Все работы проводите только при полностью отключенном электропитании на щитке.

Схемы подключения проходных выключателей

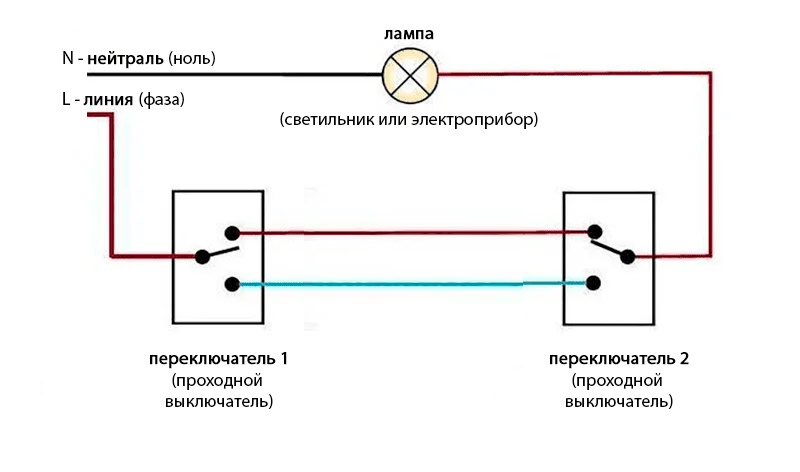

1. Классическая схема на две точки управления

Это самая распространенная проходной выключатель схема для управления светом из двух мест.

Порядок действий:

1. Обесточьте сеть.

2. Смонтируйте подрозетники в стене в нужных местах, установите выключатели.

3. Проложите кабели:

   • От распределительной коробки к первому выключателю – трехжильный кабель.

   • От распределительной коробки ко второму выключателю – трехжильный кабель.

   • От распределительной коробки к светильнику – двухжильный кабель.

   • От щитка в распределительную коробку – фазный и нулевой провод.

4. Соедините провода в распределительной коробке:

   • Ноль (N, синий) с щитка напрямую соединяется с нулевым проводом светильника.

   • Фаза (L, коричневый/белый) с щитка подключается к общему входному контакту (L) первого выключателя.

   • Два оставшихся провода (обычно черный и серый) от первого выключателя соединяются с двумя такими же проводами, идущими ко второму выключателю.

   • Общий контакт (L) второго выключателя соединяется с фазным проводом светильника.

5. Закройте распределительную коробку, установите клавиши, подайте питание и проверьте работу системы.

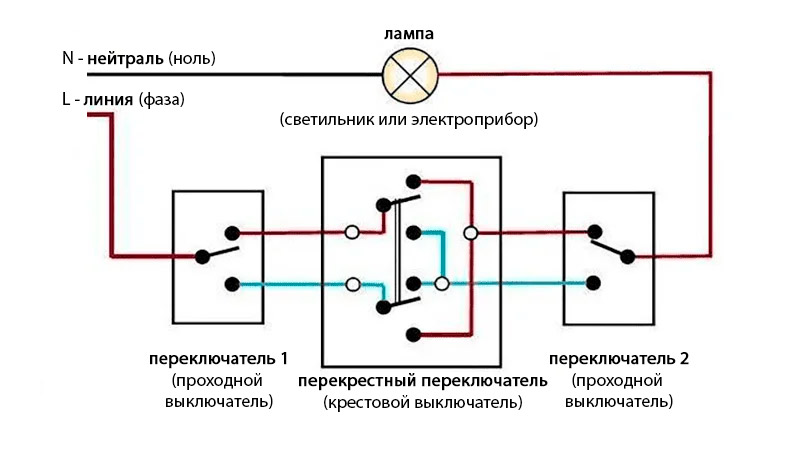

2. Схема на три точки управления (с перекрестным выключателем)

Если нужно управлять светом из трех мест, потребуется два проходных и один перекрестный (промежуточный) выключатель. У него уже четыре контакта (два входа, два выхода), и он устанавливается в разрыв цепи между двумя проходными.

Порядок действий:

1. Монтаж начинается аналогично схеме с двумя точками.

2. Между двумя проходными выключателями в разрыв двух соединяющих их проводников встраивается перекрестный выключатель.

3. Схема подключения в коробке усложняется: от каждого проходного выключателя к перекрестному идут по два провода, которые коммутируются на его контактах крест-накрест.

4. Эта схема позволяет добавлять практически любое количество точек управления, вставляя между крайними проходными выключателями дополнительные перекрестные.

Основные ошибки и как их избежать

• Путаница с проводами: Самый частый промах — неправильное соединение перекидных контактов. Внимательно изучайте маркировку на корпусе выключателя (L, 1, 2 или стрелки).

• Использование двухжильного кабеля: Для соединения выключателей между собой обязательно нужен трехжильный кабель. Двухжильного недостаточно для реализации схемы.

• Подача фазы не на общий контакт: Фаза всегда должна приходить на общий входной контакт (L) первого в цепи проходного выключателя.

• Пренебрежение проверкой: После монтажа, но перед окончательной сборкой, обязательно проверьте работу схемы, временно подав напряжение.

Почему стоит выбирать проходные выключатели Feron?

Качество и надежность электроустановочных изделий — залог долговечности и безопасности всей системы. Выключатели Feron отличаются:

• Надежный контакт: Прочные клеммы из латуни обеспечивают стабильное соединение без нагрева.

• Долговечный механизм: Рассчитан на десятки тысяч переключений.

• Безопасный корпус: Изготовлен из самозатухающего пластика.

• Современный дизайн: Гладкие панели и лаконичные линии впишутся в любой интерьер.

• Простота монтажа: Удобная маркировка и интуитивно понятная конструкция клемм.

Выполнить подключение проходного выключателя своими руками — вполне посильная задача для внимательного домашнего мастера. Ключ к успеху — четкое понимание схемы, аккуратность и использование качественных комплектующих. Реализовав эту систему у себя дома, вы оцените новый уровень комфорта, а надежная арматура Feron будет годами обеспечивать ее бесперебойную работу.

Готовые решения и широкий ассортимент проходных и перекрестных выключателей ждут вас в каталоге интернет-магазина Feron.by.
