Подключение выключателя света: полное руководство от А до Я

Важно! Все электромонтажные работы должны проводиться при отключенном напряжении. Обязательно убедитесь в отсутствии тока на проводах с помощью индикаторной отвертки перед началом работ.

Принцип работы и подготовка к монтажу

Выключатель – это коммутирующее устройство, разрывающее электрическую цепь. В отличие от розетки, через него проходит только «фазный» провод (L). Нулевой (N) и заземляющий (PE) проводники идут напрямую к светильнику. Это ключевое правило электробезопасности! Схема подключения выключателя всегда подразумевает разрыв именно фазы.

Перед началом работ подготовьте:

1. Сам выключатель (одноклавишный, двухклавишный и т.д.).

2. Монтажную коробку (подрозетник), если она не установлена.

3. Инструмент: индикаторную отвертку, отвертку крестовую и плоскую, нож для зачистки проводов, изоленту.

4. Провода для соединений, если это необходимо (например, гибкий провод ПВС).

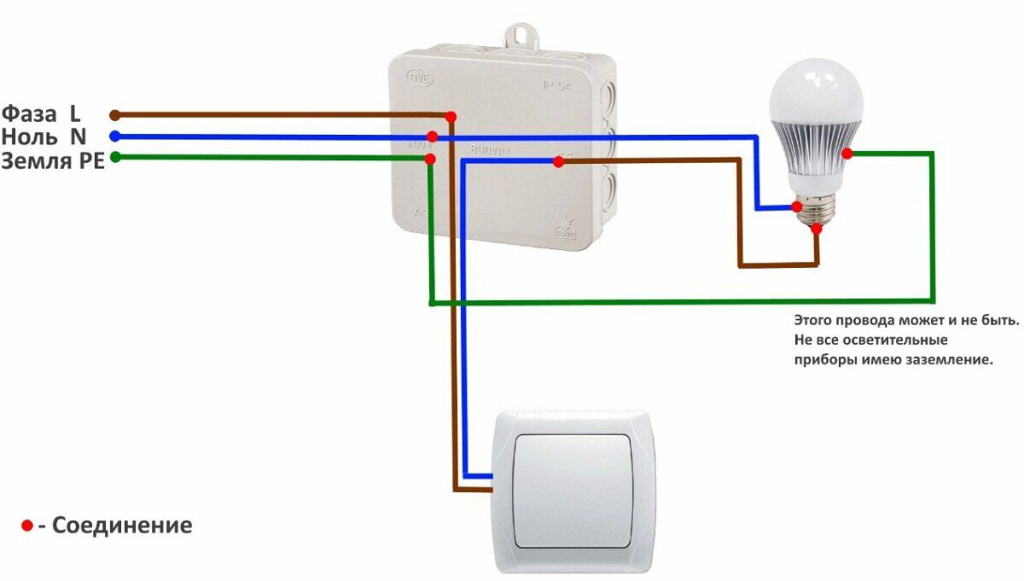

Схема подключения одноклавишного выключателя

Это самый распространенный вариант для управления одним светильником или группой ламп одновременно.

1. Обесточьте линию освещения на электрощитке.

2. Определите фазный провод. Временной подайте напряжение и с помощью индикатора найдите провод под напряжением в месте монтажа. Отметьте его изолентой и снова отключите ток.

3. Подготовьте провода. В подрозетнике обычно находится три провода: приходящая фаза из сети, фаза, уходящая на светильник, и иногда – перемычка для соседней коробки. Должно быть два провода.

4. Подключение. На одноклавишном выключателе два контакта: входной (обычно обозначается L или «1») и выходной (со стрелкой или «»»). На входной контакт подключается найденная приходящая фаза от электрощита. На выходной – провод, который ведет непосредственно на патрон светильника. Ноль и земля с распаечной коробки идут на светильник напрямую, в обход выключателя.

5. Установите устройство. Аккуратно уложите провода, закрепите выключатель в подрозетнике при помощи лапок или винтов, установите декоративную рамку и клавишу.

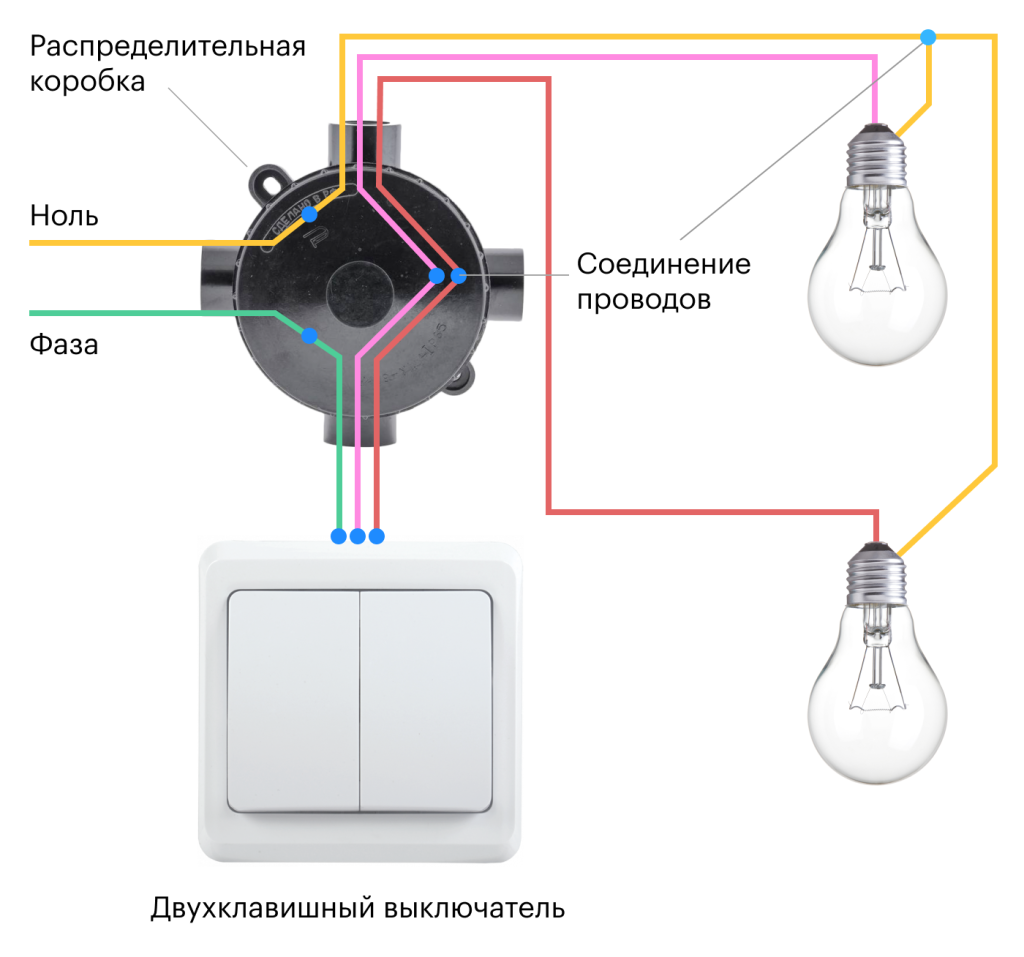

Схема подключения двухклавишного выключателя

Такой выключатель позволяет управлять двумя группами лап (например, в многорожковой люстре) или разными светильниками из одной точки.

1. Обесточьте сеть.

2. Найдите фазу. В этом случае в подрозетник должен заходить один фазный провод и два отходящих – на первую и вторую группу ламп.

3. Подключение к выключателю. На двухклавишной модели три контакта: один общий вход (L) и два выхода (L1, L2 или со стрелками).

4. Фазу от щитка подключаем на общий контакт (L).

5. Два других провода, уходящих на разные группы ламп, подключаем к выходным контактам L1 и L2.

6. Нули и заземление, как и в первой схеме, соединяются в распределительной коробке напрямую с соответствующими проводами светильников.

Правильно собранная схема подключения выключателя с двумя клавишами позволит вам гибко регулировать освещение в комнате.

Критерии выбора надежного выключателя

Качественная электроарматура – основа безопасности. При выборе обратите внимание на:

• Материал контактов: Лучший вариант – серебро или латунь. Они обеспечивают минимальное сопротивление и не искрят.

• Корпус и рамка: Должны быть прочными, не хрупкими, из негорючего материала. Для влажных помещений выбирайте устройства со степенью защиты IP44 и выше.

• Механизм: Клавиши должны срабатывать четко, без заеданий, с характерным щелчком.

• Бренд и гарантия. Выбирайте продукцию известных производителей, которые отвечают за качество.

Где купить выключатель в Минске? Выбор очевиден!

Если вы ищете где купить выключатель в Минске, который будет сочетать в себе надежность, безопасность, современный дизайн и доступную цену, добро пожаловать в интернет-магазин Feron.by!

Мы предлагаем широкий ассортимент электроустановочных изделий от проверенных производителей. В нашем каталоге вы найдете:

• Одноклавишные и двухклавишные выключатели в различных стилях (классика, модерн, минимализм).

• Проходные и перекрестные выключатели для организации управления светом из нескольких точек.

• Выключатели с подсветкой, которые легко найти в темноте.

• Влагозащищенные модели для ванной, кухни или улицы.

• Полные комплекты: выключатели, розетки, рамки – для создания единой стилистики в помещении.

Покупая на Feron.by, вы получаете:

• Официальную гарантию на всю продукцию.

• Подробные консультации от наших специалистов.

• Удобные способы оплаты и быструю доставку по всему Минску и Беларуси.

• Прозрачные цены и регулярные акции.

Не рискуйте своей безопасностью! Доверьте электромонтаж профессионалам или выполняйте его, используя только качественные материалы и четкие инструкции. Надежное подключение выключателя начинается с выбора правильного устройства. Сделайте этот выбор в пользу ассортимента Feron.by – обеспечьте свой дом светом и безопасностью на долгие годы.
